產(chǎn)品簡介：

PVC防水卷材，是以聚氯乙烯樹脂為原料，摻加增塑劑、填充劑、抗氧劑、紫外線吸收劑及其它助劑等一次成型的新型高分子防水卷材。

PVC防水卷材具有以下特點(diǎn)：

1、使用壽命長，耐老化、屋面材料可使用30年以上，地下可達(dá)50年之久。　　

2、拉伸強(qiáng)度高、延伸率大、對基層伸縮或開裂變形的適應(yīng)性強(qiáng)。

3、低溫柔性和耐性好，低溫-25℃仍保持良好的柔韌性。

4、耐根穿透性、耐化學(xué)腐蝕、耐老化。

5、卷材幅面寬、可焊接性好、采用先進(jìn)的熱風(fēng)焊接技術(shù)、即使經(jīng)數(shù)年風(fēng)化仍可焊接、焊縫牢固可靠。

6、冷施工、機(jī)械化程度高，操作方便。

產(chǎn)品規(guī)格型號：

本產(chǎn)品按組成部分為均質(zhì)片（代號H）、帶纖維背襯卷材（代號L）、織物內(nèi)增強(qiáng)卷材（代號P）、玻璃纖維內(nèi)增強(qiáng)卷材（代號G）玻璃纖維內(nèi)增強(qiáng)帶纖維背襯卷材（代號GL）。

寬度：1.00m、2.00 m

厚度：1.2mm 1.5mm 2.0mm

長度：20m (特殊規(guī)格可根據(jù)客戶要求定做)

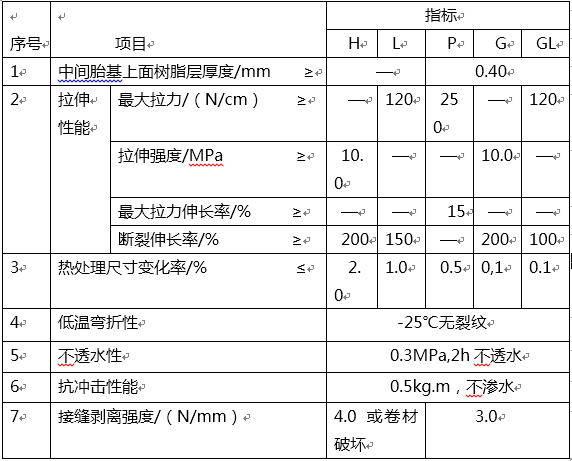

產(chǎn)品性能:(執(zhí)行標(biāo)準(zhǔn)GB19252-2011)

施工方法：

此產(chǎn)品的施工方法有：粘鋪法、空鋪法、機(jī)械固定外露式（鋼構(gòu)屋面專用工法）法三種。接縫一般采用熱焊工藝，均質(zhì)型卷材、復(fù)合型材采用專用密封膏冷粘法工藝。

1、粘結(jié)法：采用膠粘劑將卷材直接粘于基層上，粘結(jié)法可分為全粘法和局部粘結(jié)法兩種。全粘法是將卷材與基層全部粘于基層的施工方法，施工時，首先進(jìn)行卷材預(yù)鋪，將PVC卷材平整順直的放置在基層上，縱向搭接寬度為5cm，并進(jìn)行適當(dāng)剪裁；橫向采用對接處理，其上用20cm—25cm寬的不復(fù)合PVC搭接。其次把一卷卷材長邊折疊一半（約10cm）從折疊處分別在基層和PVC卷材表面用膠輥涂刷一層膠粘劑，待膠粘劑半干燥且不粘手時（約3－4min）使預(yù)粘面合伏，用壓輥壓實(shí)，粘好一端，再粘另一端，依次類推，最后接縫用焊槍焊好即可。

2、空鋪法：卷材和基層僅在四周指定的寬度內(nèi)粘結(jié)。施工時，首先進(jìn)行卷材預(yù)鋪（參照全粘法），縱向搭接寬度為5cm，橫向采用對接處理，其上用20cm—25cm寬的不復(fù)合PVC搭接、施焊。

3、機(jī)械固定法：（外露式鋼構(gòu)屋面專用工法）是采用機(jī)械緊固件將卷材和基層連接的方法。施工時，首先進(jìn)行卷材預(yù)鋪，縱向搭接寬度為10cm，其中的5cm用于固定件，使固定件覆在防水層下，其次按照距計(jì)算，再用沖擊鉆打孔，直徑略小于固定鋼釘?shù)耐鈴剑压潭臀唬秒妱勇萁z刀加固，依次類推，焊接每一個搭接邊；橫向采用對接處理，其上用20cm—25cm寬的不復(fù)合PVC搭接、施焊。

PVC防水卷材的焊接工藝：

焊嘴與焊接方向成45°角，壓輥與焊嘴平行，并保持一定的時間（大約0.5cm），碾壓速度不要太快，小焊嘴（焊嘴寬20mm）一般施焊兩道，每道焊接寬度為15-20mm，大焊嘴（焊嘴寬40mm）施焊一道，焊接寬度為25mm（焊接前應(yīng)強(qiáng)焊一道，寬度不宜太大，目的是為了使施焊時熱風(fēng)不至于溢出，影響施焊質(zhì)量，焊接邊緣應(yīng)有熔漿溢出，不應(yīng)出現(xiàn)燒焦現(xiàn)象）。只有保證有效焊接寬度的尺寸，質(zhì)量才符合要求。
